SISTEM BAHAN BAKAR INJEKSI (EFI)

Posted by

  • 1. Perkembangan Sistem Bahan Bakar Injeksi
Sistem bahan bakar tipe injeksi merupakan langkah inovasi yang sedang dikembangkan untuk diterapkan pada sepeda motor. Tipe injeksi sebenarnya sudah mulai diterapkan pada sepeda motor dalam jumlah  terbatas  pada  tahun  1980-an,  dimulai  dari  sistem  injeksi mekanis kemudian berkembang menjadi sistem injeksi elektronis. Sistem injeksi mekanis disebut juga sistem injeksi kontinyu (K-Jetronic) karena  injektor  menyemprotkan  secara  terus  menerus  ke  setiap saluran masuk (intake manifold). Sedangkan sistem injeksi elektronis atau yang lebih dikenal dengan Electronic Fuel Injection (EFI), volume dan waktu penyemprotannya dilakukan secara elektronik. Sistem EFI kadang disebut juga dengan EGI (Electronic Gasoline Injection), EPI (Electronic Petrol Injection), PGM-FI (Programmed Fuel Injenction) dan Engine Management.
Penggunaan sistem bahan bakar injeksi pada sepeda motor komersil di Indonesia sudah mulai dikembangkan. Salah satu contohnya adalah pada salah satu tipe yang di produksi Astra Honda Mesin, yaitu pada Supra X 125. Istilah sistem EFI pada Honda adalah PGM-FI (Programmed Fuel Injection) atau sistem bahan bakar yang telah terprogram. Secara umum, penggantian sistem bahan bakar konvensional ke sistem EFI dimaksudkan agar dapat meningkatkan unjuk kerja dan tenaga mesin (power) yang lebih baik, akselarasi yang lebih stabil pada setiap putaran mesin, pemakaian bahan bakar yang ekonomis  (iriit),  dan  menghasilkan  kandungan  racun  (emisi)  gas buang yang lebih sedikit sehingga bisa lebih ramah terhadap lingkungan. Selain itu, kelebihan dari mesin dengan bahan bakar tipe injeksi ini adalah lebih mudah dihidupkan pada saat lama tidak digunakan, serta tidak terpengaruh pada temperatur di lingkungannya.
  • 2.  Prinsip Kerja Sistem EFI
Istilah sistem injeksi bahan bakar (EFI) dapat digambarkan sebagai suatu sistem yang  menyalurkan bahan  bakarnya  dengan menggunakan pompa pada tekanan tertentu untuk mencampurnya dengan udara yang masuk ke ruang bakar.  Pada sistem EFI dengan mesin berbahan bakar bensin, pada umumnya proses penginjeksian bahan bakar terjadi di bagian ujung intake manifold/manifold masuk sebelum inlet valve (katup/klep masuk). Pada saat inlet valve terbuka, yaitu pada langkah hisap, udara yang masuk ke ruang bakar sudah bercampur dengan bahan bakar.
Secara ideal, sistem EFI harus dapat mensuplai sejumlah bahan bakar yang disemprotkan agar dapat bercampur dengan udara dalam perbandingan campuran yang tepat sesuai kondisi putaran dan beban mesin, kondisi suhu kerja mesin dan suhu atmosfir saat itu. Sistem harus dapat mensuplai jumlah bahan bakar yang bervariasi, agar perubahan kondisi operasi kerja mesin tersebut dapat dicapai dengan unjuk kerja mesin yang tetap optimal.
  • 3.  Konstruksi Dasar Sistem EFI
Secara umum, konstruksi sistem EFI dapat dibagi menjadi tiga bagian/sistem utama, yaitu; a) sistem bahan bakar (fuel system), b) sistem kontrol elektronik (electronic control system), dan c) sistem induksi/pemasukan udara (air induction system). Ketiga sistem utama ini akan dibahas satu persatu di bawah ini.
Jumlah komponen-komponen yang terdapat pada sistem EFI bisa berbeda pada setiap jenis sepeda mesin. Semakin lengkap komponen sistem EFI yang digunakan, tentu kerja sistem EFI akan lebih baik sehingga bisa menghasilkan unjuk kerja mesin yang lebih optimal pula. Dengan semakin lengkapnya komponen-komponen sistem EFI (misalnya sensor-sensor), maka pengaturan koreksi yang diperlukan untuk mengatur perbandingan bahan bakar dan udara yang sesuai
dengan  kondisi  kerja  mesin  akan  semakin  sempurna.  Gambar  di bawah ini memperlihatkan contoh skema rangkaian sistem EFI pada Yamaha  GTS1000  dan  penempatan  komponen  sistem  EFI  pada Honda Supra X 125.

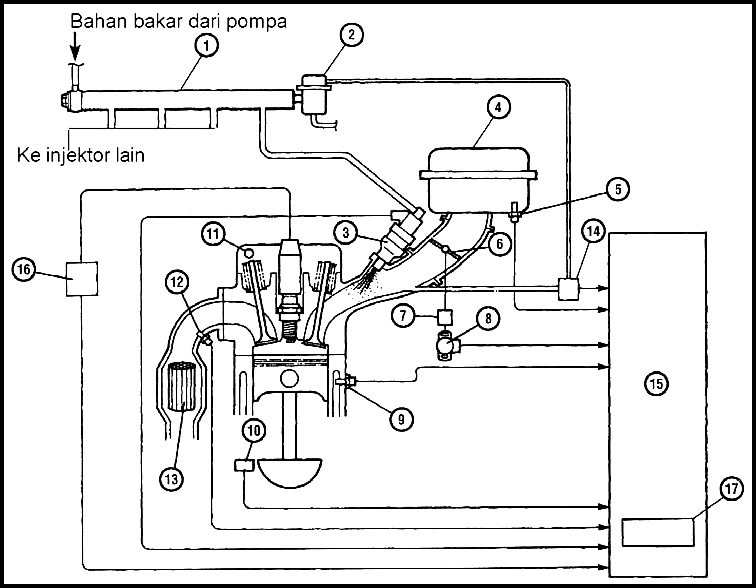

Gambar Skema Rangkaian Sistem EFI Pada Yamaha GTS1000

Keterangan gambar  :
1.  Fuel rail/delivery pipe (pipa pembagi)
2.  Pressure regulator (pengatur tekanan)
3.  Injector (nozel penyemprot bahan bakar)
4.  Air box (saringan udara)
5.  Air temperature sensor (sensor suhu udara)
6.  Throttle body butterfly (katup throttle)
7.  Fast idle system
8.  Throttle position sensor (sensor posisi throttle)
9.  Engine/coolant temperature sensor (sensor suhu air pendingin)
10. Crankshaft position sensor (sensor posisi poros engkol)
11. Camshaft position sensor (sensor posisi poros nok)
12. Oxygen (lambda) sensor
13. Catalytic converter
14. Intake air pressure sensor (sensor tekanan udara masuk)
15. ECU (Electronic control unit)
16. Ignition coil (koil pengapian)
17. Atmospheric pressure sensor (sensor tekanan udara atmosfir)

Gambar Penempatan Komponen Sistem EFI Honda Supra X 125

a.  Sistem Bahan Bakar
Komponen-komponen yang digunakan untuk menyalurkan bahan bakar ke mesin terdiri dari tangki bahan bakar (fuel pump), pompa bahan bakar (fuel pump), saringan bahan bakar (fuel filter), pipa/slang penyalur (pembagi), pengatur tekanan bahan bakar (fuel pressure regulator), dan injektor/penyemprot bahan bakar. Sistem bahan bakar ini berfungsi untuk menyimpan, membersihkan, menyalurkan dan menyemprotkan /menginjeksikan bahan bakar.

Gambar Komponen EFI Honda Supra X 125

Adapun fungsi masing-masing komponen pada sistem bahan bakar tersebut adalah sebagai berikut:
  • 1)  Fuel suction filter; menyaring kotoran agar tidak terisap pompa bahan bakar.
  • 2)  Fuel pump module; memompa dan mengalirkan bahan bakar dari tangki bahan bakar ke injektor. Penyaluran bahan bakarnya harus lebih banyak dibandingkan dengan kebutuhan mesin supaya tekanan dalam sistem bahan bakar bisa dipertahankan setiap waktu walaupun kondisi mesin berubahubah.


Gambar Konstruksi Fuel Pump Module

  • 3) Fuel  pressure  regulator;  mengatur  tekanan  bahan  bakar  di dalam sistem aliran bahan bakar agar tetap/konstan. Contohnya pada Honda Supra X 125 PGM-FI tekanan dipertahankan pada2294 kPa (3,0 kgf/cm , 43 psi). Bila bahan bakar yang dipompa menuju injektor terlalu besar (tekanan bahan bakar melebihi 2942 kPa (3,0 kgf/cm , 43 psi)) pressure regulator mengembalikan bahan bakar ke dalam tangki.
  • 4) Fuel  feed  hose;  slang  untuk  mengalirkan  bahan  bakar  dari tangki menuju injektor. Slang dirancang harus tahan tekanan bahan bakar akibat dipompa dengan tekanan minimal sebesar tekanan yang dihasilkan oleh pompa.
  • 5) Fuel Injector; menyemprotkan bahan bakar ke saluran masuk (intake manifold) sebelum, biasanya sebelum katup masuk, namun ada juga yang ke throttle body. Volume penyemprotan disesuaikan oleh waktu pembukaan nozel/injektor. Lama dan banyaknya penyemprotan diatur oleh ECM (Electronic/Engine Control Module) atau ECU (Electronic Control Unit).
Gambar: Kontruksi Injektor

Terjadinya penyemprotan pada injektor adalah pada saat ECU memberikan tegangan listrik ke solenoid coil injektor. Dengan pemberian tegangan listrik tersebut solenoid coil akan menjadi magnet sehingga mampu menarik plunger dan mengangkat needle valve (katup jarum) dari dudukannya, sehingga saluran bahan bakar yang sudah bertekanan akan memancar keluar dari injektor.

Gambar Penempatan Injektor Pada Throttlt Body

Skema  aliran  sistem  bahan  bakar  pada  sistem  EFI  adalahsebagai berikut:

Gambar Skema Aliran Sistem Bahan Bakar EFI

b.  Sistem Kontrol Elektronik
Komponen sistem kontrol elektronik terdiri dari beberapa sensor (pengindera), seperti MAP (Manifold Absolute Pressure) sensor, TP (Throttle  Position)  sensor,  IAT  (Intake  Air  Temperature) sensor, bank angle sensor, EOT (Engine Oil Temperature) sensor, dan sensor-sensor lainnya. Pada sistem ini juga terdapat ECU (Electronic Control Unit) atau ECM dan komponenkomponen tambahan seperti alternator (magnet) dan regulator/rectifier yang mensuplai dan mengatur tegangan listrik ke ECU, baterai dan komponen lain. Pada sistem ini juga terdapat DLC (Data Link Connector) yaitu semacam soket dihubungkan dengan engine analyzer untuk mecari sumber kerusakan komponen

Gambar Rangkaian Sistem Kontrol Elektronik Supra X 125

Secara garis besar fungsi dari masing-masing komponen sistem kontrol elektronik antara lain sebagai berikut;

1) ECU/ECM; menerima dan menghitung seluruh informasi/data yang diterima dari masing-masing sinyal sensor yang ada dalam mesin. Informasi yang diperoleh dari sensor antara lain berupa informasi tentang   suhu   udara,   suhu   oli   mesin,   suhu   air pendingin, tekanan atau jumlah udara masuk, posisi katup throttle/katup gas, putaran mesin, posisi poros engkol, dan informasi yang lainnya. Pada umumnya sensor bekerja pada tegangan antara 0 volt sampai 5 volt. Selanjutnya ECU/ECM menggunakan informasi-informasi yang telah diolah tadi untuk menghitung dan menentukan saat (timing) dan lamanya injektor bekerja/menyemprotkan bahan   bakar   dengan   mengirimkan tegangan listrik ke solenoid injektor. Pada beberapa mesin yang sudah lebih
sempurna,    disamping    mengontrol    injektor, ECU/ECM juga bisa mengontrol sistem pengapian.

2)  MAP (Manifold absolute pressure) sensor; memberikan sinyal ke ECU berupa informasi (deteksi) tekanan udara yang masuk ke intake manifold. Selain tipe MAP sensor, pendeteksian udara yang masuk ke intake manifold bisa dalam bentuk jumlah maupun berat udara.
Jika jumlah udara yang dideteksi, sensornya dinamakan air flow meter, sedangkan jika berat udara yang dideteksi, sensornya dinamakan air mass sensor.

Gambar Contoh Posisi Penempatan Sensor
Yang Menyatu Dengan Throttle Body
  1. IAT (Engine air temperature) sensor; memberikan sinyal ke ECU berupa informasi (deteksi) tentang suhu udara yang masuk ke intake manifold. Tegangan referensi/suplai 5 Volt dari ECU selanjutnya akan   berubah   menjadi   tegangan   sinyal   yang nilainya dipengaruhi oleh suhu udara masuk.
  2. TP  (Throttle  Position)  sensor;  memberikan  sinyal  ke  ECU berupa  informasi  (deteksi) tentang  posisi  katup  throttle/katup gas. Generasi yang lebih baru dari sensor ini tidak hanya terdiri dari kontak-kontak yang mendeteksi posisi idel/langsam dan posisi beban    penuh,   akan    tetapi    sudah    merupakan potensiometer (variable resistor) dan dapat memberikan sinyal ke ECU pada setiap keadaan beban mesin. Konstruksi generasi terakhir  dari  sensor posisi  katup  gas  sudah  full  elektronis, karena  yang  menggerakkan  katup gas  adalah elektromesin yang dikendalikan oleh ECU tanpa kabel gas yang terhubung dengan pedal gas. Generasi terbaru ini memungkinkan pengontrolan emisi/gas buang lebih bersih karena pedal gas yang digerakkan hanyalah memberikan sinyal tegangan ke ECU dan pembukaan serta penutupan katup gas juga dilakukan oleh ECU secara elektronis.
  3. Engine  oil  temperature  sensor;  memberikan  sinyal  ke  ECUberupa informasi (deteksi) tentang suhu oli mesin.
  4. Bank angle sensor; merupakan sensor sudut kemiringan. Pada sepeda motor   yang   menggunakan   sistem   EFI   biasanya dilengkapi dengan bank angle sensor yang bertujuan untuk pengaman saat kendaraan terjatuh dengan sudut kemiringan 550
Gambar Bank Angle Sensor dan Posisi
Sudut Kemiringan Sepeda Motor

Sinyal atau informasi yang dikirim bank angle sensor ke ECU saat sepeda motor terjatuh dengan sudut kemiringan yang telah ditentukan akan membuat ECU memberikan perintah untuk mematikan(meng-OFF-kan)   injektor,   koil   pengapian,   dan pompa bahan bakar. Dengan demikian peluang terbakarnya sepeda motor jika ada bahan bakar yang tercecer atau tumpah akan kecil karena sistem pengapian dan sistem bahan bakar langsung dihentikan walaupun kunci kontak masih dalam posisi ON.
Gambar Sinyal atau informasi bank angle sensor ke ECU
Bank angle sensor akan mendeteksi setiap sudut kemiringan sepeda motor. Jika sudut kemiringan masih di bawah limit yang ditentukan, maka informasi yang dikirim ke ECU tidak sampai membuat ECU meng-OFF-kan ketiga komponen di atas. Bagaimana  dengan  sudut  kemiringan  sepeda  motor yang sedang menikung/berbelok?
Jika  sepeda  motor  sedang  dijalankan  pada  posisi  menikung0
(walau kemiringannya melebihi 55 ), ECU tidak meng-OFFkan
ketiga komponen tersebut. Pada saat menikung terdapat gaya centripugal yang membuat sudut kemiringan pendulum dalam bank  angle  sensor  tidak  sama  dengan  kemiringan  sepeda motor.

Gambar Posisi Bank Engle Sensor Saat Sepeda Motor
Menikung dan Saat Terjatuh

Dengan  demikian,  walaupun  sudut  kemiringan  sepeda  motor 0 sudah  mencapai  55 ,  tapi  dalam kenyataannya  sinyal  yang dikirim    ke    ECU    masih    mengindikasikan    bahwa    sudut 0 kemiringannya masih di bawah 55 sehingga ECU tidak meng-OFF-kan  ketiga  komponen  tersebut. Selain  sensor-sensor  di atas masih terdapat sensor lainnya digunakan pada sistem EFI, seperti sensor posisi camshaft/poros nok, (camshaft position sensor) untuk mendeteksi posisi poros nok agar saat pengapiannya bisa diketahui, sensor posisi poros engkol (crankshaft position sensor) untuk mendeteksi putaran poros engkol, sensor air pendingin (water temperature sensor) untuk mendeteksi air pendingin di mesin dan sensor lainnya. Namun demikian,   pada   sistem   EFI   sepeda   motor   yang   masih sederhana, tidak semua sensor dipasang.
c.  Sistem Induksi Udara
Komponen yang termasuk ke dalam sistem ini antara lain; air cleaner/air box (saringan udara), intake manifold, dan throttle body (tempat katup gas). Sistem ini berfungsi untuk menyalurkan sejumlah udara yang diperlukan untuk pembakaran.

Gambar Konstruksi Throttle Body

  • 4.  Cara Kerja Sistem EFI
Sistem EFI atau PGM-FI (istilah pada Honda) dirancang agar bisa melakukan penyemprotan bahan bakar yang jumlah dan waktunya ditentukan berdasarkan informasi dari sensor-sensor. Pengaturan koreksi perbandingan bahan bakar dan udara sangat penting dilakukan agar mesin bisa tetap beroperasi/bekerja dengan sempurna pada berbagai kondisi kerjanya. Oleh karena itu, keberadaan sensor-sensor yang memberikan informasi akurat tentang kondisi mesin saat itu sangat menentukan unjuk kerja (performance) suatu mesin.
Semakin lengkap sensor, maka pendeteksian kondisi mesin dari berbagai karakter (suhu, tekanan, putaran, kandungan gas, getaran mesin dan sebagainya) menjadi lebih baik. Informasi-informasi tersebut sangat bermanfaat bagi ECU untuk diolah guna memberikan perintah yang tepat kepada injektor, sistem pengapian, pompa bahan bakar dan sebagainya.

a.Saat Penginjeksian(Injection Timing) dan Lamanya Penginjeksian
Terdapat   beberapa  tipe   penginjeksian   (penyemprotan)   dalam sistem EFI motor bensin (khususnya yang mempunyai jumlah silinder dua atau lebih), diantaranya tipe injeksi serentak (simoultaneous injection) dan tipe injeksi terpisah (independent injection). Tipe injeksi serentak yaitu saat penginjeksian terjadi secara bersamaan, sedangkan tipe injeksi terpisah yaitu saat penginjeksian setiap injektor berbeda antara satu dengan yang lainnya, biasanya sesuai dengan urutan pengapian atau firing order (FO).
Seperti telah disebutkan sebelumnya bahwa penginjeksian pada motor bensin pada umumnya dilakukan di ujung intake manifod sebelum inlet valve (katup masuk). Oleh karena itu, saat penginjeksian (injection timing) tidak mesti sama persis dengan percikan bunga api busi, yaitu beberapa derajat sebelum TMA di akhir langkah kompresi. Saat penginjeksian tidak menjadi masalah walau terjadi pada langkah hisap, kompresi, usaha maupun buang karena penginjeksian terjadi sebelum katup masuk. Artinya saat terjadinya penginjeksian tidak langsung masuk ke ruang bakar selama posisi katup masuk masih dalam keadaan menutup. Misalnya untuk mesin 4 silinder dengan tipe injeksi serentak, tentunya saat penginjeksian injektor satu dengan yang lainnya terjadi secara bersamaan.  Jika FO mesin tersebut adalah 1 – 3 – 4– 2, saat terjadi injeksi pada silinder 1 pada langkah hisap, maka pada silinder 3 injeksi terjadi pada satu langkah sebelumnya, yaitu langkah buang. Selanjutnya pada silinder 4 injeksi terjadi pada langkah usaha, dan pada silinder 2 injeksi terjadi pada langkah kompresi.
Sedangkan lamanya   (duration)   penginjeksian   akan   bervariasi tergantung kondisi kerja mesin. Semakin lama terjadi injeksi, maka jumlah bahan bakar akan semakin banyak pula. Dengan demikian, seiring naiknya putara mesin, maka lamanya injeksi akan semakin bertambah karena bahan bakar yang dibutuhkan semakin banyak.

b.  Cara Kerja Saat Kondisi Mesin Dingin
Pada  saat kondisi  mesin  masih  dingin  (misalnya  saat menghidupkan  di  pagi  hari),  maka diperlukan  campuran  bahan bakar dan udara yang lebih banyak (campuran kaya). Hal ini disebabkan penguapan bahan bakar rendah pada saat kondisi temperatur/suhu masih rendah. Dengan demikian akan terdapat sebagian kecil bahan bakar yang menempel di dinding intake manifold sehingga  tidak  masuk  dan  ikut  terbakar  dalam  ruang bakar. Untuk memperkaya campuran bahan bakar udara tersebut, pada sistem EFI yang dilengkapi dengan sistem pendinginan air terdapat sensor temperatur air pendingin (engine/coolant temperature sensor) seperti terlihat pada gambar di bawah ini. Sensor ini akan mendeteksi kondisi air pendingin mesin yang masih dingin tersebut. Temperatur air pendingin yang dideteksi dirubah menjadi signal listrik dan dikirim ke ECU/ECM. Selanjutnya ECU/ECM  akan  mengolahnya  kemudian  memberikan  perintah pada injektor dengan memberikan tegangan yang lebih lama pada solenoid  injektor  agar  bahan  bakar  yang  disemprotkan  menjadi lebih banyak (kaya).
Gambar Sensor Air Pendingin (9) Yamaha GTS 1000

Sedangkan bagi mesin yang tidak dilengkapi dengan sistem pendinginan air, sensor yang dominan untuk mendeteksi kondisi mesin saat dingin adalah sensor temperatur oli/pelumas mesin (engine  oil temperature  sensor)  dan  sensor  temperatur  udara masuk  (intake  air  temperature  sensor).  Sensor temperature  oli mesin mendeteksi kondisi pelumas yang masih dingin saat itu, kemudian dirubah menjadi signal listrik dan dikirim ke ECU/ECM. Sedangkan sensor temperatur udara masuk mendeteksi temperatur udara yang masuk ke intake manifold. Pada saat masih dingin kerapatan udara lebih padat sehingga jumlah molekul udara lebih banyak dibanding temperatur saat panas. Agar tetap terjadi perbandingan campuran yang tetap mendekati ideal, maka ECU/ECM  akan  memberikan tegangan  pada  solenoid  injektor sedikit lebih lama (kaya). Dengan demikian, rendahnya penguapan
bahan bakar saat temperatur masih rendah sehingga akan ada bahan  bakar  yang  menempel  di dinding  intake  manifold  dapat diantisipasi dengan memperkaya campuran tersebut.

Gambar Engine Oil Temperature Sensor dan Intake Air
Temperature Sensor Honda Supra X 125

c.  Cara Kerja Saat Putaran Rendah
Pada saat putaran mesin masih rendah dan suhu mesin sudah mencapai suhu kerjanya, ECU/ECM akan mengontrol dan memberikan tegangan listrik ke injektor hanya sebentar saja (beberapa derajat engkol) karena jumlah udara yang dideteksi oleh
MAP  sensor  dan  sensor  posisi  katup  gas  (TP  sensor  )  masih sedikit. Hal ini supaya dimungkinkan tetap terjadinya perbandingan campuran bahan   bakar   dan   udara   yang   tepat   (mendekati perbandingan campuran teoritis atau ideal). Posisi katup gas (katup trotel) pada throttle body masih menutup pada saat putaran stasioner/langsam (putaran stasioner pada sepeda motor pada umumnya sekitar 1400 rpm). Oleh karena itu, aliran udara dideteksi dari saluran khusus untuk saluran stasioner. Sebagian besar sistem EFI pada sepeda motor masih menggunakan skrup penyetel (air idle adjusting screw) untuk putaran stasioner.

Gambar Saluran Masuk Untuk Putaran Staioner Saat Katup
Throttle Masih Menutup Pada Sepeda Motor Honda Supra X 125

Berdasarkan informasi dari sensor tekanan udara (MAP sensor) dan sensor posisi katup gas (TP) sensor tersebut, ECU/ECM akan memberikan tegangan listrik kepada solenoid injektor untuk menyemprotkan bahan bakar. Lamanya penyemprotan/ penginjeksian hanya beberapa derajat engkol saja karena bahan bakar yang dibutuhkan masih sedikit.
Pada saat putaran mesin sedikit dinaikkan namun masih termasuk ke dalam putaran rendah, tekanan udara yang dideteksi oleh MAP sensor akan menjadi lebih tinggi dibanding saat putaran stasioner. Naiknya  tekanan  udara  yang  masuk  mengindikasikan  bahwa jumlah  udara  yang  masuk  lebih banyak.  Berdasarkan  informasi yang diperoleh oleh MAP sensor tersebut, ECU/ECM akan memberikan tegangan listrik sedikit lebih lama dibandingkan saat putara satsioner.

Gambar Posisi Skrup Penyetel Putaran Stasioner
Pada Throttle Body

Gambar diatas adalah ilustrasi saat mesin berputar pada putaran rendah, yaitu 2000 rpm. Seperti terlihat pada gambar, saat penyemprotan/penginjeksian (fuel injection) terjadi diakhir langkah buang dan   lamanya   penyemprotan/penginjeksian   juga   masih beberapa derajat engkol saja karena bahan bakar yang dibutuhkan masih sedikit.

Gambar Contoh Penyemprotan Injektor Pada Saat
Putaran 2000 rpm

Seperti telah disebutkan sebelumnya bahwa proses penyemprotan pada injektor terjadi saat ECU/ECM memberikan tegangan pada solenoid injektor. Dengan pemberian tegangan listrik tersebut solenoid coil akan menjadi magnet sehingga mampu menarik plunger dan mengangkat needle valve (katup jarum) dari dudukannya, sehingga bahan bakar yang berada dalam saluran bahan bakar yang sudah bertekanan akan memancar keluar dari injektor.
d.  Cara Kerja Saat Putaran Menengah dan Tinggi
Pada  saat  putaran  mesin  dinaikkan  dan  kondisi  mesin  dalam keadaan normal, ECU/ECM menerima informasi dari sensor posisi katup gas (TP sensor) dan MAP sensor. TP sensor mendeteksi pembukaan   katup   trotel   sedangkan   MAP   sensor   mendeteksi jumlah/tekanan udara yang semakin naik. Saat ini deteksi yang diperoleh oleh sensor tersebut  menunjukkan jumlah udara yang masuk  semakin  banyak.  Sensor-sensor  tersebut  mengirimkan informasi  ke  ECU/ECM  dalam bentuk  signal  listrik.  ECU/ECM kemudian   mengolahnya   dan   selanjutnya   akan   memberikan tegangan listrik pada solenoid injektor dengan waktu yang lebih lama   dibandingkan   putaran   sebelumnya.   Disamping   itu   saat pengapiannya   juga   otomatis   dimajukan   agar   tetap   tercapai pembakaran yang optimum berdasarkan infromasi yang diperoleh dari sensor putaran rpm. Gambar bawah ini adalah ilustrasi saat mesin berputar pada putaran menengah, yaitu 4000 rpm. Seperti terlihat   pada   gambar,   saat   penyemprotan/penginjeksian   (fuel injection)  mulai  terjadi  dari pertengahan  langkah  usaha  sampai pertengahan    langkah    buang    dan    lamanya   penyemprotan/ penginjeksian sudah hampir mencapai setengah putaran derajat engkol karena bahan bakar yang dibutuhkan semakin banyak. Selanjutnya   jika   putaran   putaran   dinaikkan   lagi,   katup   trotel semakin terbuka lebar dan sensor posisi katup trotel (TP sensor) akan  mendeteksi perubahan  katup  trotel  tersebut.  ECU/ECM memerima informasi perubahan katup trotel tersebut dalam bentuk signal listrik dan akan memberikan tegangan pada solenoid injektor lebih lama dibanding putaran menengah karena bahan bakar yang dibutuhkan    lebih    banyak    lagi.    Dengan demikian    lamanya penyemprotan/penginjeksian otomatis akan melebihi dari setengah putaran derajat engkol.
Gambar Contoh Penyemprotan Injektor Pada Saat
Putaran 4000 rpm

e.  Cara Kerja Saat Akselerasi (Percepatan)
Bila sepeda motor diakselerasi (digas) dengan serentak dari kecepatan rendah, maka volume udara juga akan bertambah dengan cepat. Dalam hal ini, karena bahan bakar lebih berat dibanding udara, maka untuk sementara akan terjadi keterlambatan bahan bakar sehingga terjadi campuran kurus/miskin. Untuk mengatasi hal tersebut, dalam sistem bahan bakar konvensional (menggunakan karburator) dilengkapi sistem akselerasi (percepatan) yang akan menyemprotkan sejumlah bahan bakar tambahan melalui saluran khusus. Sedangkan pada sistem injeksi (EFI) tidak membuat suatu koreksi khusus selama akselerasi. Hal ini disebabkan dalam sistem  EFI  bahan  bakar yang ada dalam saluran sudah bertekanan tinggi. Perubahan jumlah udara saat katup gas dibuka dengan tiba-tiba akan dideteksi oleh MAP sensor. Walaupun yang dideteksi MAP sensor adalah tekanan udaranya, namun pada dasarnya juga menentukan jumlah udara. Semakin tinggi tekanan udara yang dideteksi, maka semakin banyak jumlah udara yang masuk ke intake manifold. Dengan demikian, selama akselerasi pada sistem EFI tidak terjadi keterlambatan pengiriman bahan bakar karena bahan bakar yang telah bertekanan tinggi tersebut dengan serentak diinjeksikan sesuai dengan perubahan volume udara yang masuk. Demikian tadi cara kerja sistem EFI pada beberapa kondisi kerja mesin. Masih ada beberapa kondisi kerja mesin yang tidak dibahas lebih detil seperti saat perlambatan (deselerasi), selama tenaga yang dikeluarkan tinggi (high power output) atau beban berat dan sebagainya. Namun pada prinsipnya adalah hampir sama dengan penjelasan yang sudah dibahas. Hal ini disebabkan dalam sistem EFI semua koreksi terhadap pengaturan waktu/saat penginjeksian dan lamanya penginjeksian berdasarkan informasiinformasi yang diberikan oleh sensor-sensor yang ada.   Informasi tersebut dikirim ke ECU/ECM dalam bentuk signal listrik yang merupakan gambaran tentang berbagai kondisi kerja mesin saat itu. Semakin lengkap sensor yang dipasang pada suatu mesin, maka koreksi terhadap pengaturan saat dan lamanya penginjeksian akan semakin sempurna, sehingga mesin bisa menghasilkan unjuk kerja atau tampilan (performance) yang optimal dan mengeluarkan kandungan emisi beracun yang minimal
